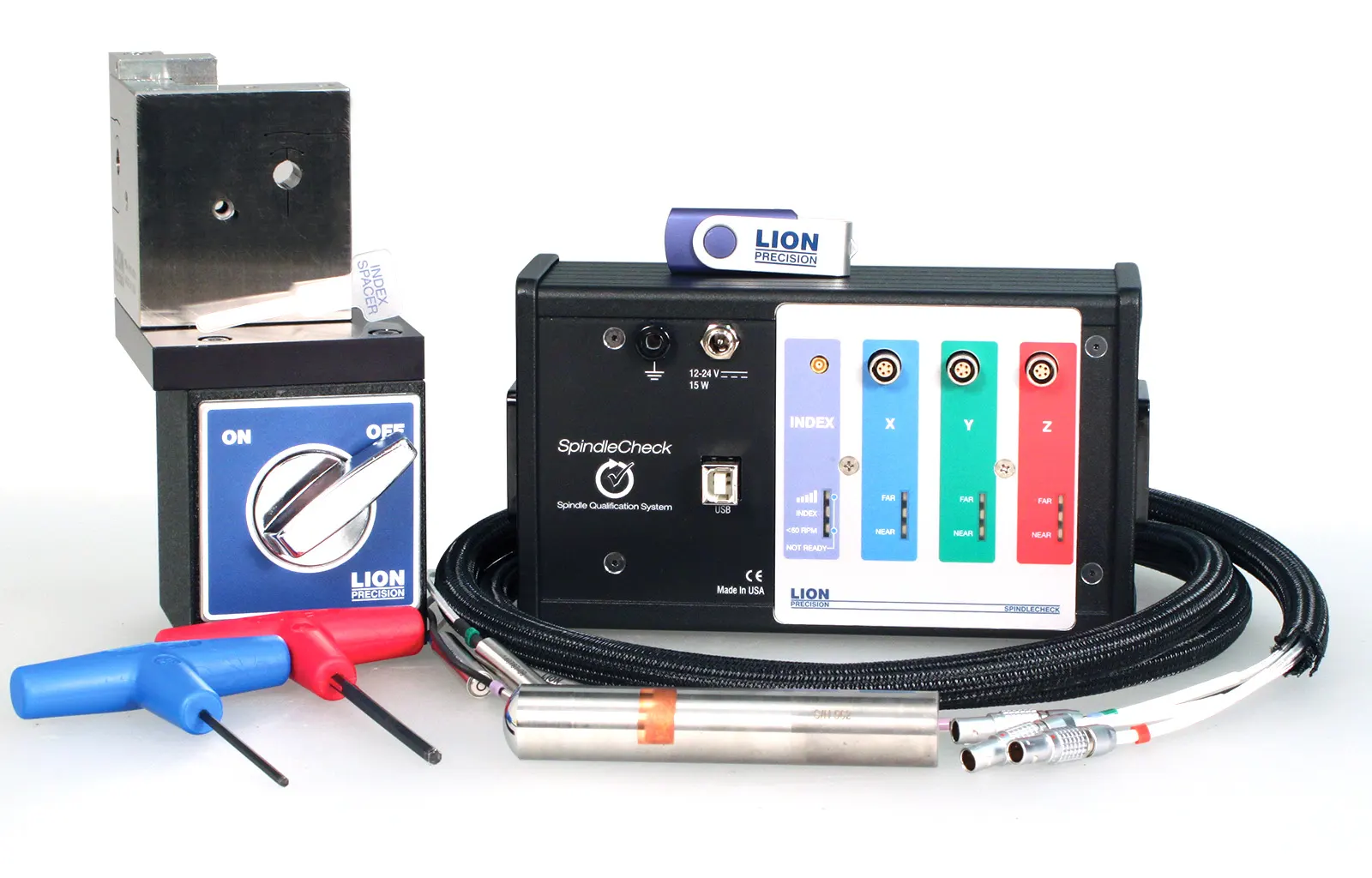

Spindle Check Analyzer
Maschinenqualifikation
Spindle Analyzer Systeme

Spindle Check Analyzer

Die Spindelleistung kann die von Maschinen erreichten Qualitätsstandards entscheidend bestimmen. Mit dem Eintritt der Fertigung in das Zeitalter der Industrie 4.0 ist eine schnellere und intelligentere Messtechnik erforderlich. Spindle Check Analyzer wurde entwickelt, um kritische Parameter der Spindel zu bestimmen. Spindle Check Analyzer bietet einen einfachen und schnellen Ansatz zur Messung der Spindelleistung.

Produktmerkmale:

Messgenauigkeit

Berührungslose Hochleistungsmessung mit Nanometer Auflösung.

Qualität

Tests gemäß den aktuellen ISO230-Standards.

Erweiterte Analyse

Dynamische Spindelleistung (radiale und axiale Fehler), thermische Drift und Echtzeitstörungen (Umgebungsstörungen).

Flexibilität

Schnelle und einfache Einrichtung, geeignet für eine breite Palette von Ultrapräzisions- und Hochgeschwindigkeitsspindeln sowie Rotationsmaschinen.

Spindle Check wurde entwickelt, um kritische Leistungsparameter zu bestimmen, z.B.: radiale und axiale Bewegungsfehler, thermische Drift und Verformung aufgrund von Umgebungsvibrationen. Die Verfolgung und Kontrolle dieser Leistungsparameter kann entscheidend sein, um sicherzustellen, dass die Produktspezifikationen eingehalten werden können und die Produktivität in hochwertigen Fertigungsanwendungen, wie z. B. in der Medizintechnik oder der Luft- und Raumfahrt, erhalten bleibt.

Spindle Check verwendet modernste Sensortechnologie für hochgenaue Messungen. Eine leistungsstarke und dennoch einfache Software liefert klare Leistungsdaten. Die Daten werden als tatsächliche Spindelverlagerung bereitgestellt und können direkt mit den in den Bauteilen beobachteten Toleranzen verknüpft werden. Die einfache Installation und das leichte, tragbare Design sorgen dafür, dass das System schnell und einfach in der Produktion eingesetzt werden kann.

Die Messung erfolgt mit einem im Werkzeugmagazin bereitstehenden Hochpräzisions-Target, mit einem maximalen Rundheitsfehler von 1 μm. Die Spindelgenauigkeit wird, je nach Maschinentyp, in Übereinstimmung mit internationalen Standards (ANSI, ISO und JIS) gemessen. Mehrere Spindle Check Systeme können für eine vollständige Kontrolle im gesamten Werk vernetzt werden.



Anwendungen


  • Verfolgung und Kontrolle von Spindelleistungsdaten
  • Identifizierung kritischer Leistungsparameter wie: radiale und axiale Bewegungsfehler, thermische Drift und umgebungsbedingte Deformationen
  • Direkte Verknüpfung der Spindelverschiebung mit den an den Bauteilen beobachteten Toleranzen
  • Schneller und einfacher Vergleich von Spindeln auf mehreren Maschinen

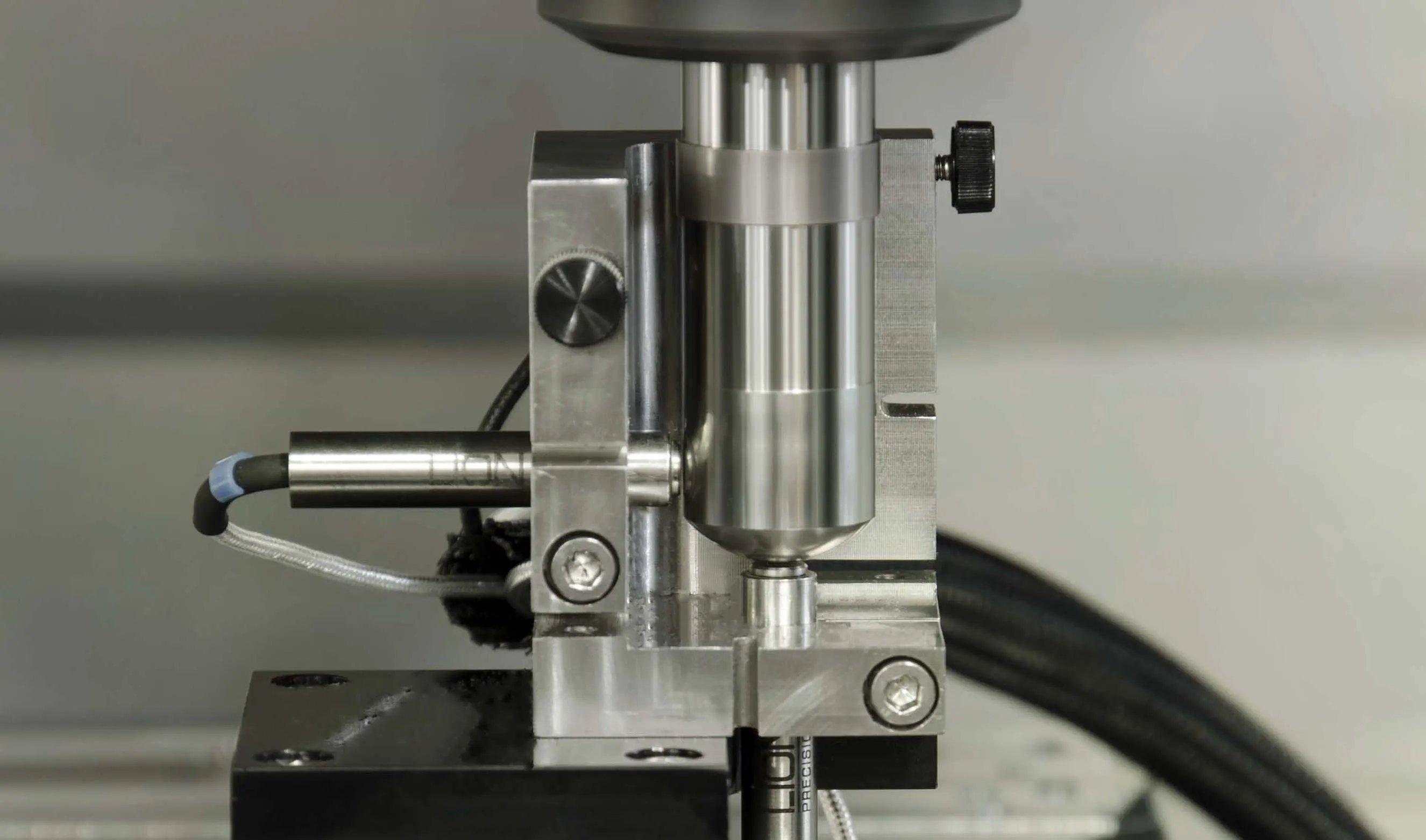

Spindle Check Analyzer Einrichtung
Der Spindle Check Analyzer (SCA) misst und analysiert Spindelfehlerbewegungen (dynamisch und thermisch) gemäß den ANSI / ASME-, ISO- und JIS-Normen.

Download

IBS Brochures

Spindle Analyzer Systems (EN)

Download der Broschüre ⟶

FACHBERATUNG ZUR MASCHINENQUALIFIZIERUNG

Sprechen Sie mit einem Spezialisten für Präzisionsmaschinen über die Qualifizierung Ihrer Maschinen.
Expert advice machine qualification
Zurück zur Spindle Analyzer Systeme
